ギボシ端子の絶縁スリーブ入れ忘れを救う後入れタイプとは

配信元：WEBIKE

2026年10月3日 / BC News コメントする

　バイクやクルマの電装作業で欠かせないギボシ端子。しかし、端子をかしめた後に「絶縁スリーブを通し忘れた！」という失敗を経験したことがある人もいるでしょう。そんな時に役立つのが、端子をかしめた後から装着できる「後入れスリーブ」です。配線長に余裕がない場所でも使いやすく、車体配線加工との相性も良好。今回はギボシ端子の基本的な使い方とともに、後入れスリーブならではのメリットを紹介します。

電気いじりの配線加工にはギボシ端子が必須

バイクやクルマの電気系カスタムでは、電源取り出しなどで配線同士を接続する方法としてギボシ端子が広く使われています。ギボシ端子の最大の特徴は、確実な導通を確保しながら、必要に応じて簡単に抜き差しできるところです。
例えばUSB電源やグリップヒーター、フォグランプなどのアクセサリーを追加する場合、将来的に取り外す可能性があるなら、配線を直接ハンダ付けするよりもギボシ端子で接続したほうが後々のメンテナンス時に便利です。
また、故障診断の際の原因の切り分けや部品交換の際にも、コネクター感覚で配線を切り離せるため作業効率が高いのも特徴です。DIYでアクセサリーを取り付ける際に長年支持されてきたのは、この扱いやすさが大きな理由です。

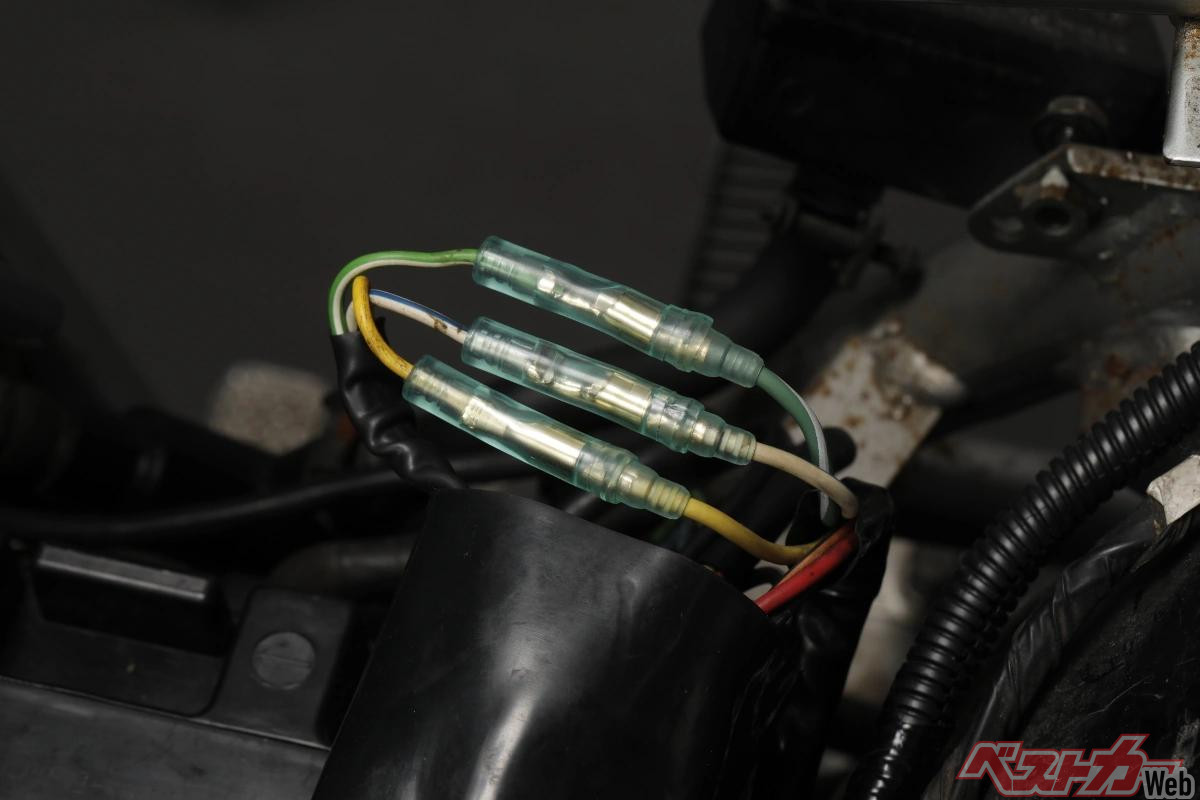

カプラーとともに電気配線の接続部分に多用されるギボシ端子。後付けの電気系アクセサリーを装着する際にも頻繁に使用される。この画像は発電系のオルタネーターとレギュレートレクチファイアの接続部分に用いられているギボシ端子で、防水タイプの絶縁スリーブを使用している。

ギボシ端子はプラス側はメス、マイナス側はオスが基本

ギボシ端子にはオス端子とメス端子がありますが、車両配線では使い分けのルールがあります。基本となるのは、車両のプラス配線側にメス端子を使い、マイナス配線側にはオス端子を使うことです。これなら通電している配線から万一端子が抜けても、メス端子はギボシ端子全体が絶縁スリーブで覆われているため、フレームや車体に接触してもショートせず安全が保たれます。
一方オス端子は先端の金属部分が露出しているため、プラス側に使用するとフレームや他の金属部品に接触した際にショートを起こす危険があります。
既存の配線を切断してギボシ端子を取り付ける際に、オスとメスをどのように使い分ければ良いのか迷うことがあるかもしれませんが、USB電源や追加ランプなどを取り付ける際は「アクセサリーのプラス側（電源側）がメス端子」と覚えておきましょう。
もちろん、これはあくまで一般的な考え方であり、接続位置や回路構成によって例外もあります。しかし「ギボシ端子が抜けて車体に端子が接触した際にショートする側を絶縁スリーブで保護する」ことを電装作業の基本として覚えておけば、トラブル防止につながるでしょう。

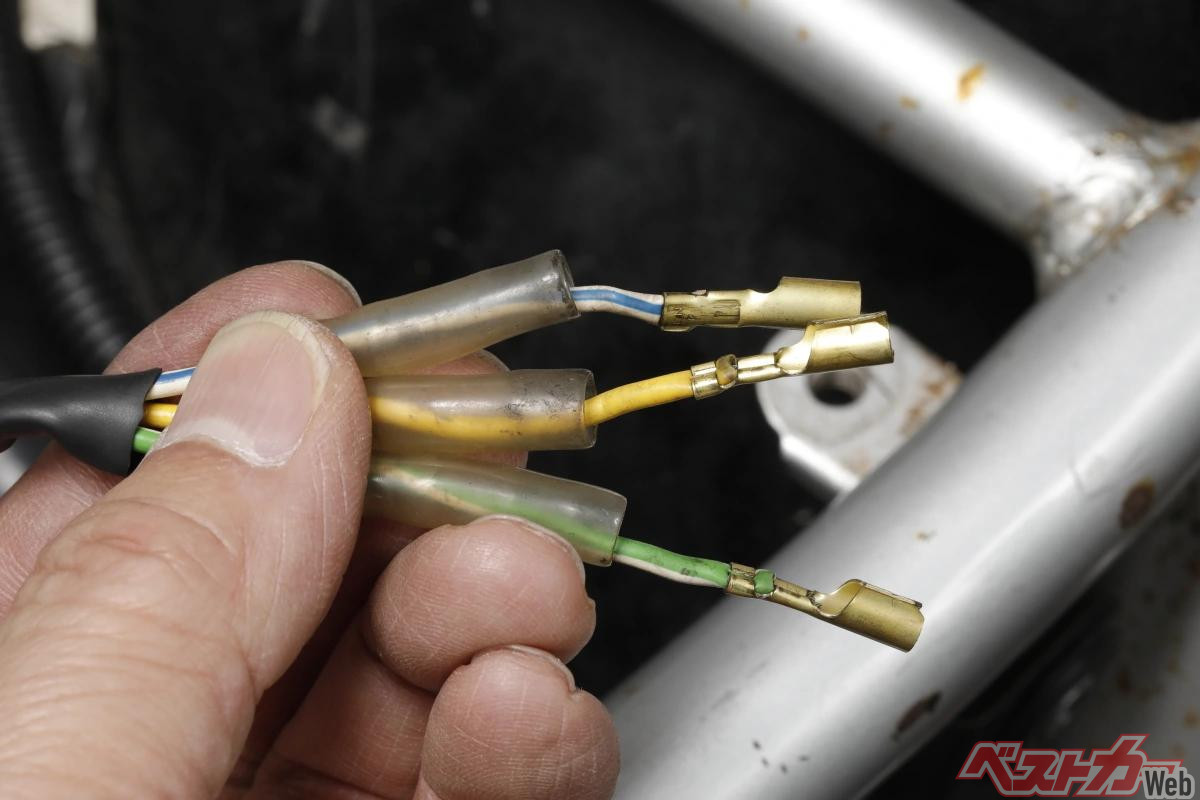

上の画像で紹介したのは防水絶縁スリーブ装着後の様子で、こちらが加工前の純正オルタネーター配線。本来はメス端子全体が絶縁スリーブで覆われており、万が一ギボシ端子が抜けることがあっても、ギボシ端子がフレームやエンジンに接触することはない。

絶縁スリーブには「先入れスリーブ」と「後入れスリーブ」がある

先の説明から分かるように、ギボシ端子を使用する際に欠かせないのが絶縁スリーブです。絶縁スリーブには、端子の金属部分を覆ってショートや接触不良を防ぐ役割があります。特に振動の多いバイクでは、走行中に配線が動くこともあるため、絶縁処理は非常に重要です。
一般的な絶縁スリーブは、端子をかしめる前に配線に通しておき、端子をかしめてから被せる「先入れスリーブ」が主流となっています。ところが実際の作業では、ついうっかりして端子をかしめ終えてからスリーブを通し忘れたことに気付くケースも少なくありません。「しまった、絶縁スリーブを通し忘れた！」と気付き、せっかくきれいにかしめた端子を切断してやり直すのは、時間も部品ももったいないものです。

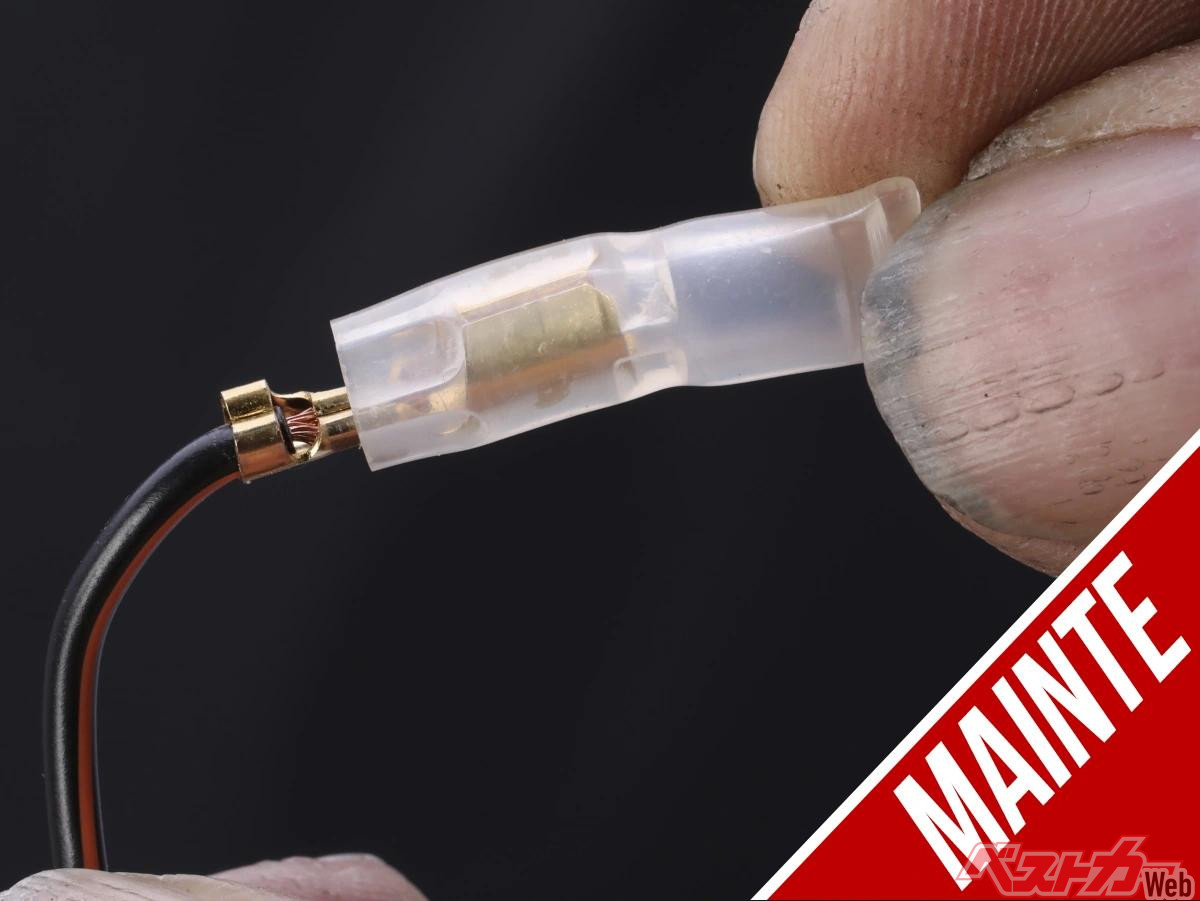

そんな時に便利なのが、端子をかしめた後から装着できる「後入れスリーブ」です。

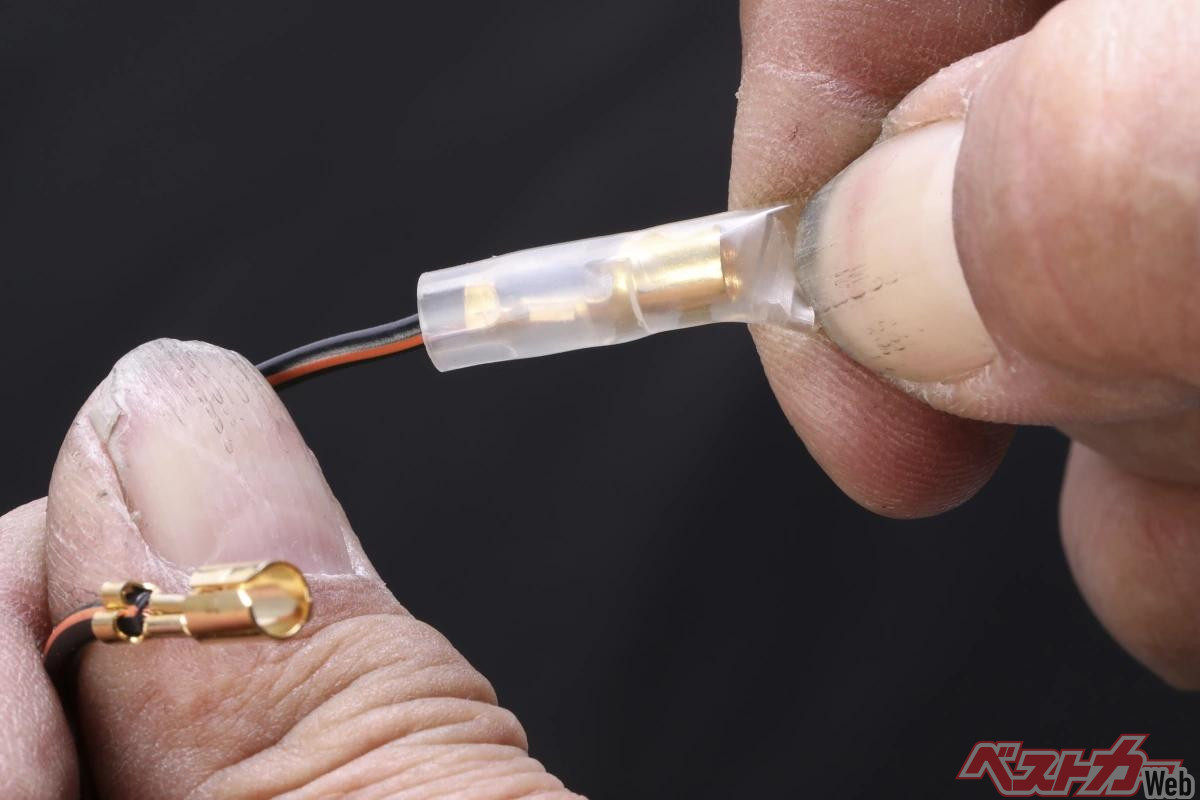

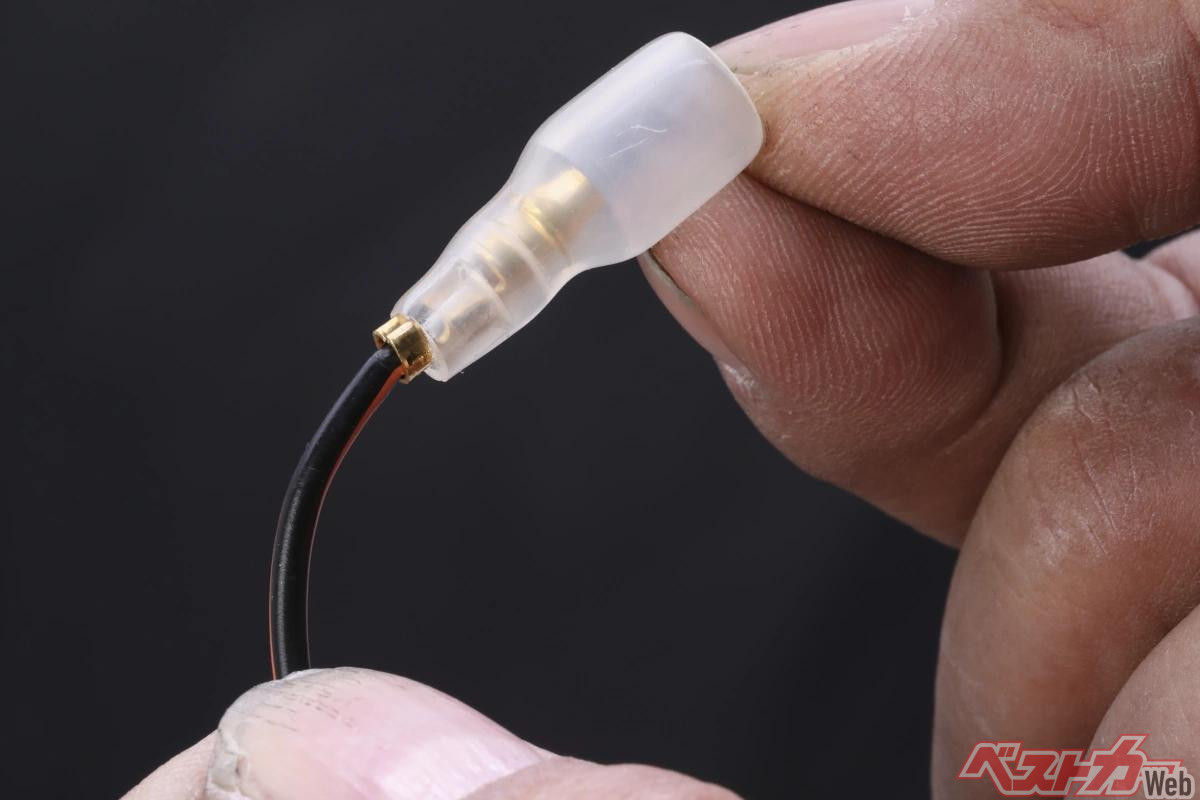

後入れスリーブは、その名の通りギボシ端子をかしめた後から装着できる構造になっています。端子先端からスリーブを挿入して取り付けるため、通常のスリーブとは作業手順が異なり、後端の穴径が配線より僅かに大きいだけの先入れタイプとは形状もまったく異なります。
その最大のメリットは、スリーブの通し忘れをリカバーできることです。通常のスリーブだと端子を切断してやり直すしかない場面でも、後入れスリーブならそのまま装着できるため、端子や配線を無駄にしなくて済みます。
また配線長に余裕がない場合にも有効です。例えば車体側ハーネスの加工や、狭い場所での現車作業では、配線を大きく引き出せないケースがあります。先入れスリーブは、ギボシ端子がすべて露出するまで配線に通しておくことが必須で、配線長や作業スペースによっては装着しづらいこともあります。しかし後入れタイプなら、かしめが完成した端子側から装着できるため、配線に余裕のない場面でも扱いが容易です。
同様に、既設ハーネスの加工との相性が良い点も見逃せません。アクセサリー電源の増設や補修では、車体に残った短い配線へ新たに端子を取り付ける場面があります。こうした状況ではスリーブを通すスペースが確保しづらいですが、後入れスリーブなら柔軟に対応できます。
加えて、作業ミスによるやり直しを減らせることもメリットとなります。スリーブ挿入忘れに気付いて「かしめ直し」を繰り返すと、電線が短くなったり芯線が傷んだりする可能性があります。後入れスリーブなら、通し忘れによる再施工を回避できるため、結果として配線品質の維持にもつながります。

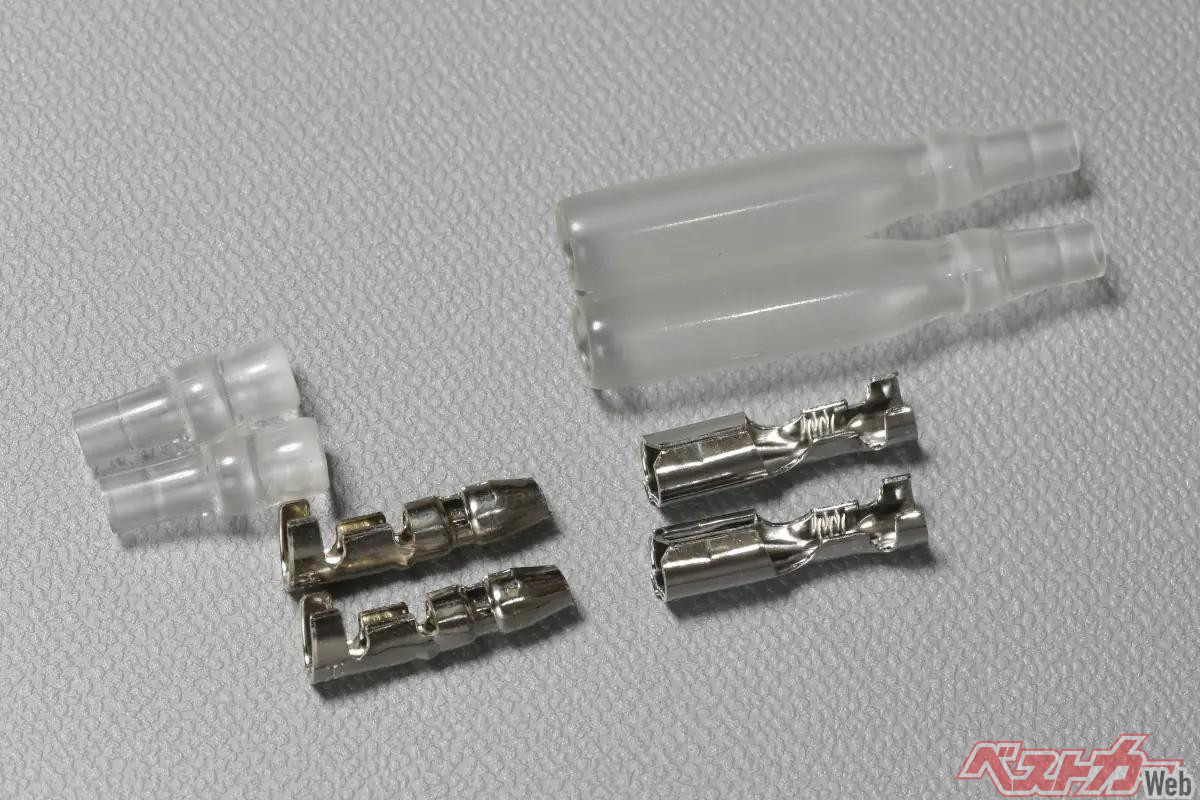

先入れタイプの絶縁スリーブとギボシ端子のセット。どのような場合でもオス端子はスリーブが短く金属端子が露出し、メス端子は長いスリーブ内に収まるように組み合わせる。

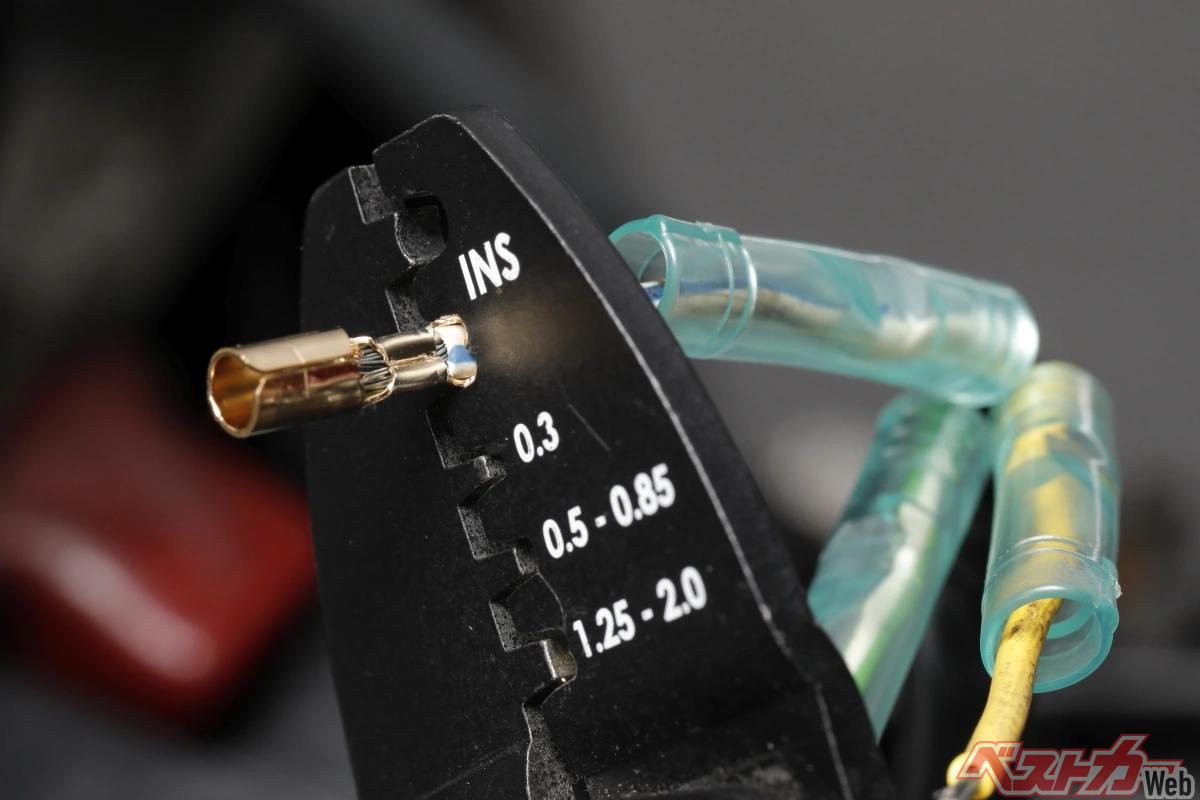

先入れスリーブはギボシ端子をかしめるより先に配線に通すのが鉄則。作業に集中してギボシをいくつも取り付けているうちに、うっかり先に通すことを忘れてしまうこともある。

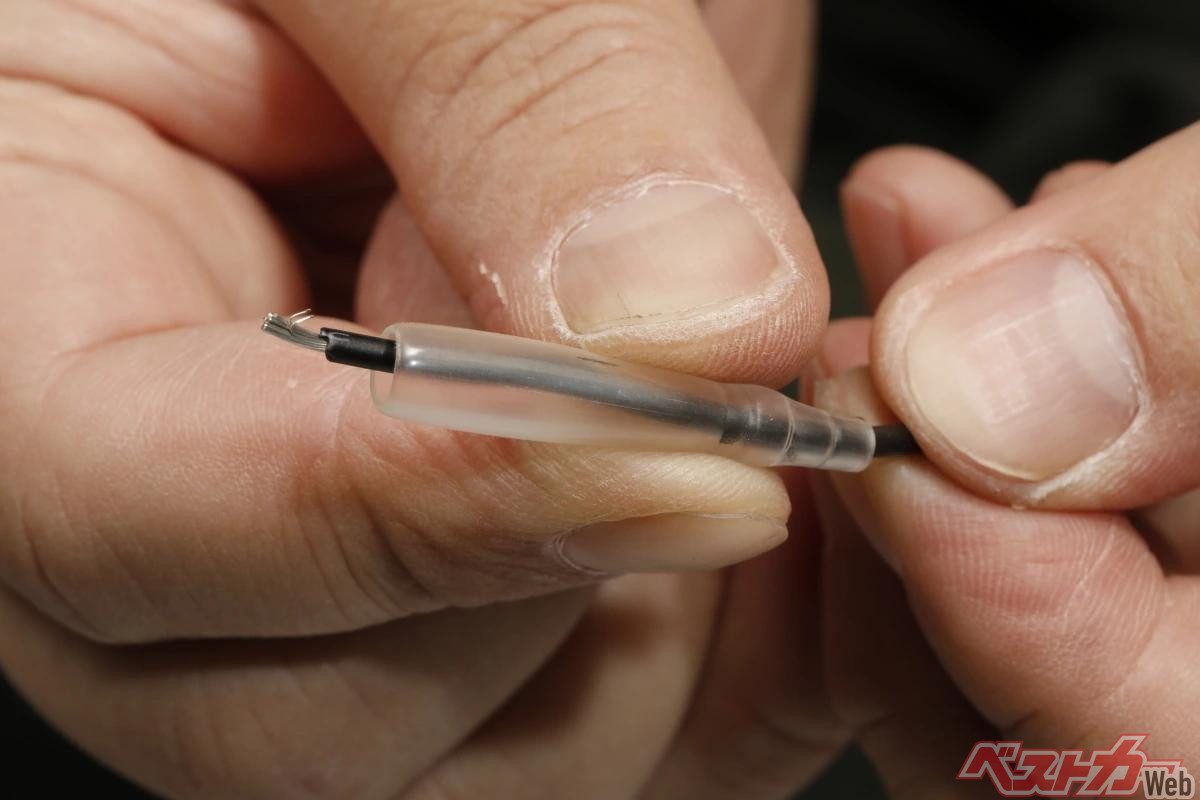

ギボシ端子をかしめる際に邪魔にならないよう、先入れタイプの絶縁スリーブは配線の根元側に挿入しておかなくてはならない。メス端子のスリーブは全長が長いため、短い配線に対してはかなり窮屈になる。

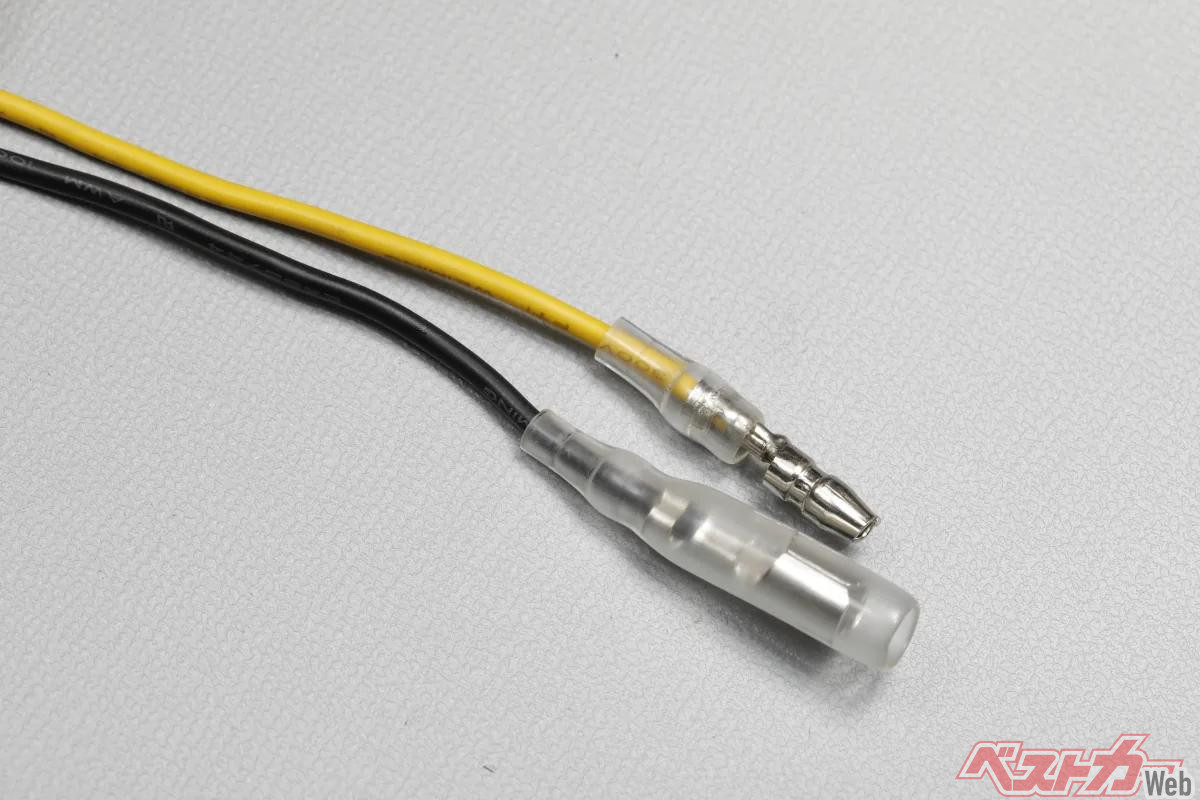

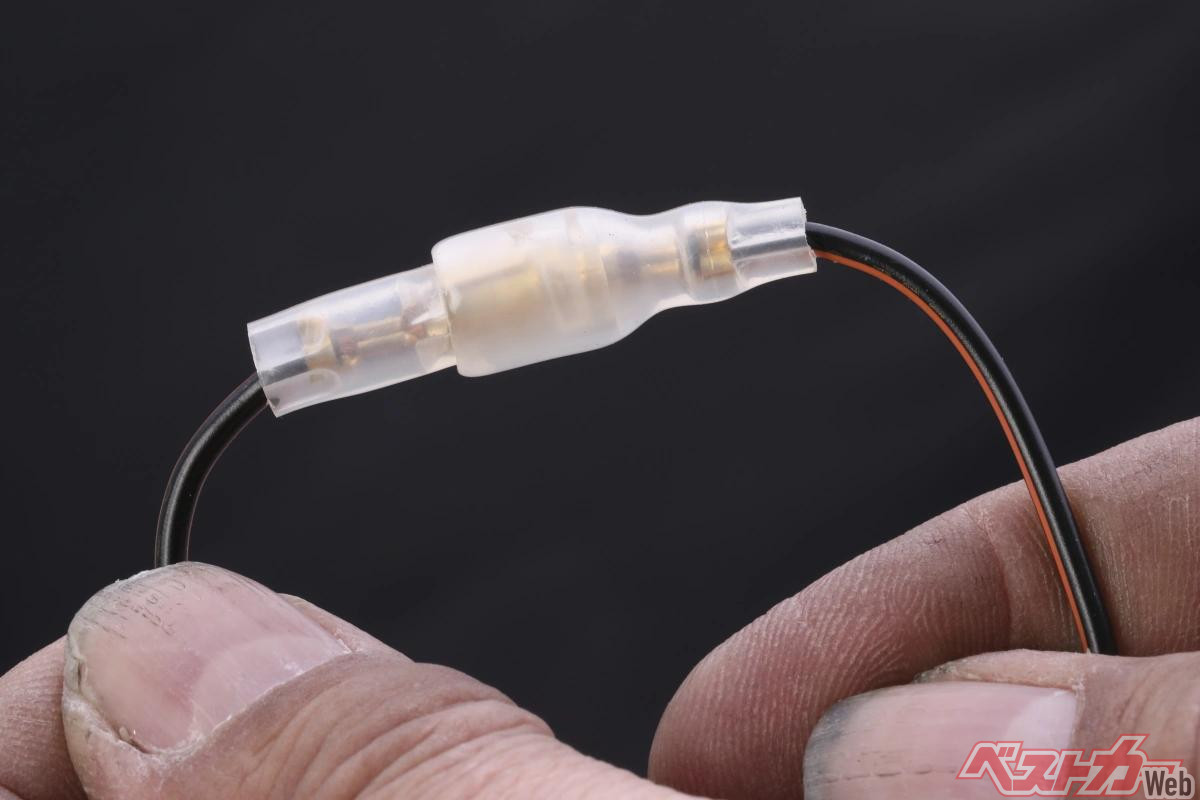

ギボシ端子をかしめて絶縁スリーブを被せると、メス端子のスリーブはオス端子の倍以上の長さであることが分かる。既存配線を分岐する場合、絶縁スリーブの挿入代を確保する重要性と、絶縁スリーブを通すための配線長が意外に必要なことが分かるだろう。

「先入れスリーブ」と「後入れスリーブ」は用途に応じて使い分けよう

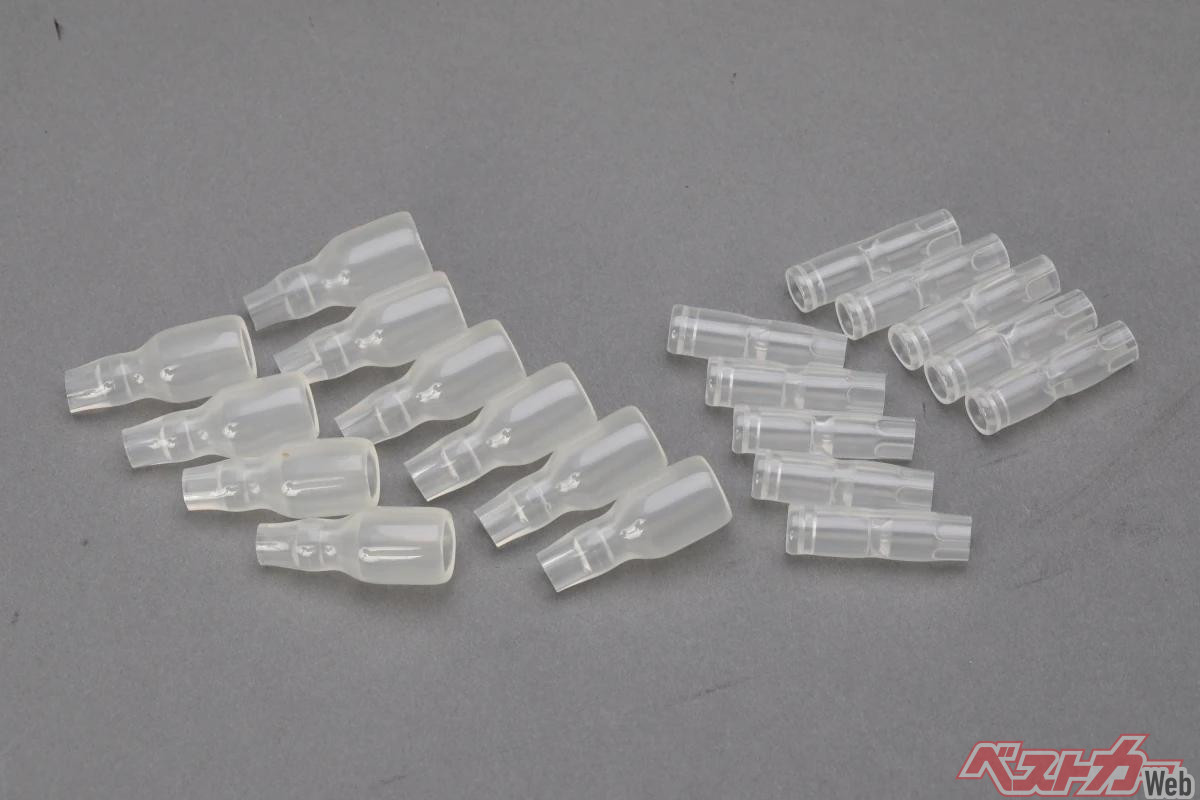

ネット通販で購入できる後入れスリーブの一例。これはオス端子用とメス端子用のセット品で、スリーブだけでなくギボシ端子まで含む製品もある。

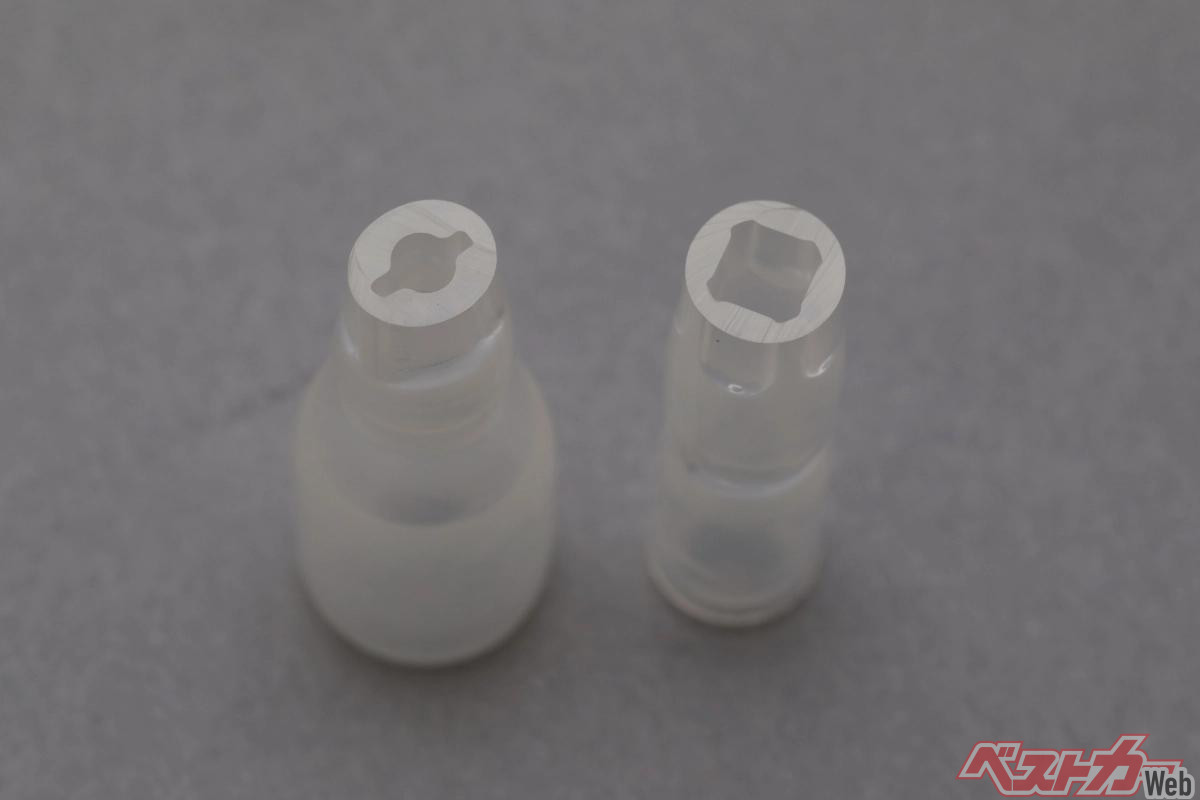

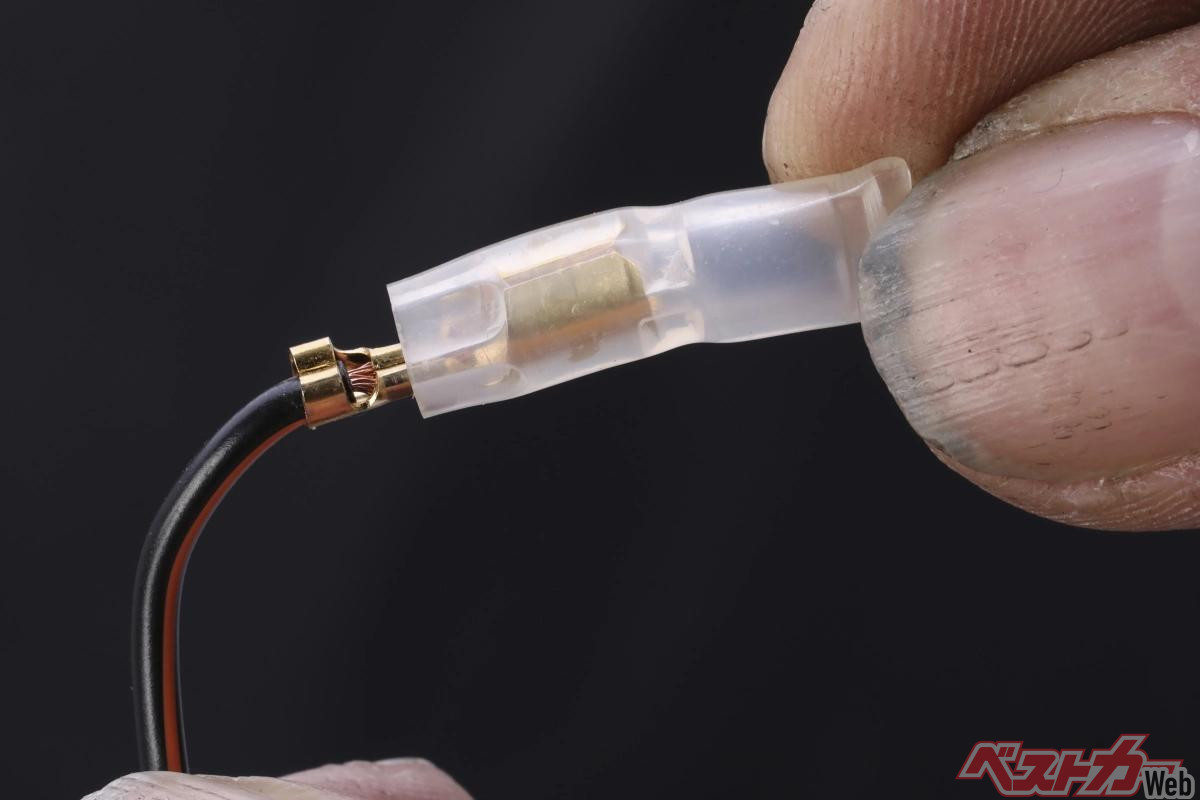

かしめた端子の先端から挿入できても、単にスリーブ内径が大きく配線に対してガバガバ状態では抜けてしまうため、後部はぐっと絞られている。その上で端子を挿入できるよう特殊な形状となっているのが後入れスリーブの特徴である。

もちろん、後入れスリーブが絶対的に優れているというわけではありません。作業性や慣れの面では従来型の先入れスリーブを好む人も多く、量産的に配線加工を行う場合は先入れタイプのほうがスムーズに作業できることもあります。また一般的に後入れより先入れの方がスリーブの形状がスリムで、ギボシ端子周辺がスマートに仕上がる利点があります。
しかし現車での電装カスタムや補修作業では、予想以上に配線スペースが限られることも少なくありません。そんな時、後入れスリーブを工具箱に常備しておけば、助かる場面もあるはずです。
ギボシ端子はDIY電気いじりの基本部品ですが、絶縁処理まで含めて初めて安全な接続になります。先入れスリーブを忘れたからといって、ギボシ端子をビニールテープでグルグル巻きにするのはお勧めできません。ギボシのオス・メスの使い分けと絶縁スリーブの装着を徹底しながら、作業内容に応じて後入れスリーブも上手に活用すると良いでしょう。
